什么是PCB电路板连接器?

Feb, 18, 2022 WAILIAN

什么是PCB电路板连接器?

定义基础知识:

或印刷电路板连接导电轨道上的电气元件或电路板上的焊盘之间。一些设备容纳多个PCB,并将利用各种设备在电路板之间建立连接。

PCB连接器安装在PCB上,通常用于将信号或电源从一个PCB传输到另一个PCB,或者从单元内的另一个源传输到PCB或从PCB传输。连接器提供了一种简单的制造设计方法,因为PCB不是彼此硬接线的,可以在生产过程的后期组装。

有不同类型的PCB连接器在电路板上扮演不同的角色。最终应用将确定PCB设计中使用的连接器的尺寸、重量和功率(SWaP)特性。例如,移动电话中使用的连接器需要比汽车内使用的连接器更小、更轻,以承受高电流。

PCB电路板连接器方向

术语"PCB 连接器"是指基本的多引脚连接系统,通常采用矩形布局。一对配接的 PCB 连接器将用于板对板连接或电缆到板(也称为线对板)。

板对板连接器布局可以提供一系列 PCB 连接方向,全部基于 90 度增量:

  • 并联或夹层 - 两个连接器都是垂直方向;

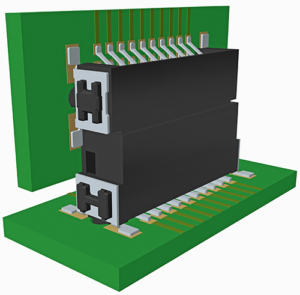

  • 90度,直角,主板到子板 - 一个连接器是垂直的,一个是水平的;

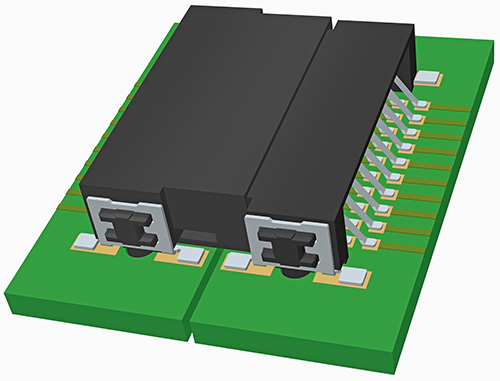

180 度、共面、边到边 – 两个连接器均为水平方向。

印刷电路板连接器的其他名称:

PCB连接器也可以称为PCB互连。特定术语也用于连接的两个配接侧。

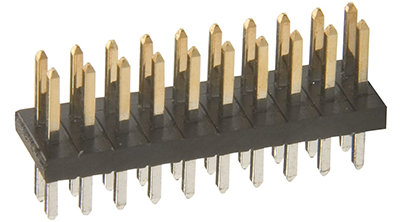

公头PCB连接器通常被称为引脚针座,因为它们只是一排排引脚。

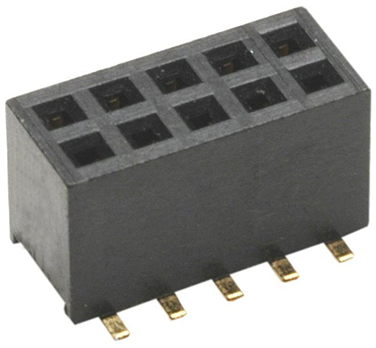

母PCB连接器可以称为插座,插座,有时甚至是针座插座。

印刷电路板连接器的类型

市场上有各种各样的PCB连接器,所有设计都是为了满足特定应用的需求。例如,一些连接器专门抵抗环境因素的振动和冲击,并在压力条件下提供稳定性。其他连接器类型对于高度敏感的应用来说要精致得多,或者对于工业生产和制造而言,它们具有更标准、更经济的设计。

对于压力更大的环境条件,高可靠性连接器是确保电气连接不中断的关键。对于更多的静态设备,  PCB连接器的引脚针座和插座设计完全足以完成这项任务。
